Gyártói cikkszám | W2S130-AA03-01 |
Típus | ventilátor |
Szín | FEKETE |
Cikkszám | EBM-18 |

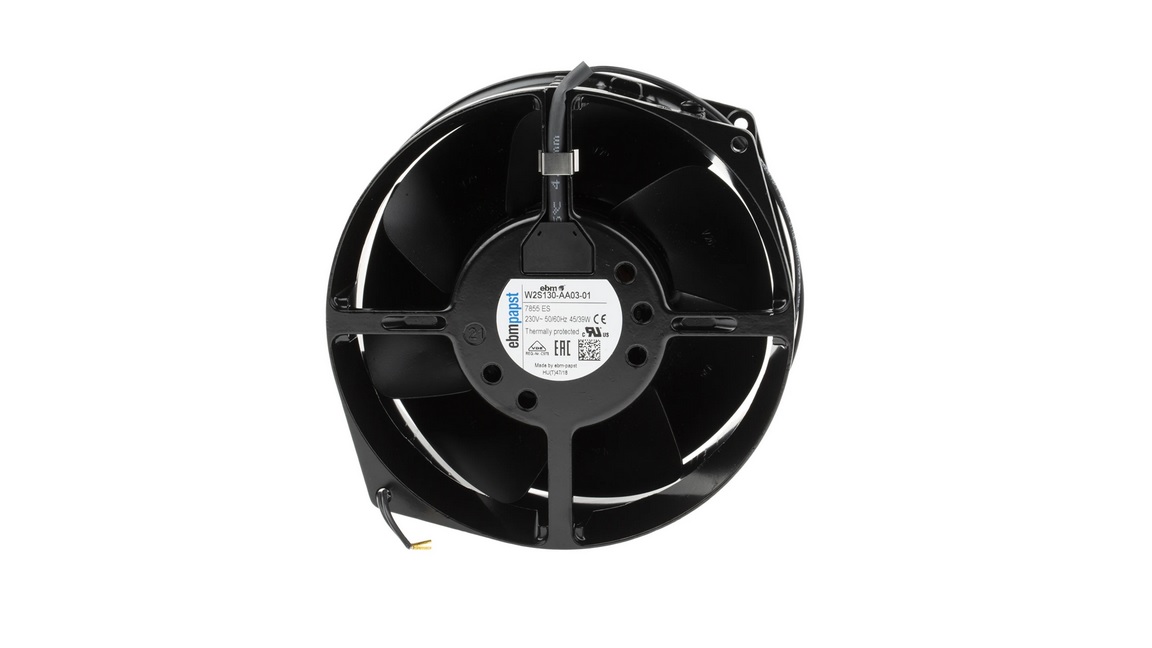

Megnevezés teljes név | Ventil AXIÁL W2S130-AA03-01 230V 50Hz 2800 RPM 45W IP20 |
Leírás: BM-papst W2S130 Tubeaxial AC Ventilátorok
Mi az axiálisan működő ventilátor?
Az axiáldugattyús ventilátor egy olyan berendezés, amely egy négyszögletű vagy kerek vázban elhelyezett lapát forgatásához motor segítségével légáramlást hoz létre. A forgó ventilátorlapátok a levegőt a ventilátorba szívják, és ugyanabban az irányban kivezetik az áramlást egy felületen, hogy lehűtsék. Az axiálventilátorok a gépek és az elektronikus berendezések zökkenőmentes működését biztosító alapvető alkatrészek. Crucial a berendezés
W2S130 Csőaxiális AC Ventilátorok
Az EBM-papst Csőaxiálú ventilátorainak sorozata kényelmes, költséghatékony megoldást nyújt a hűtéssel kapcsolatos valamennyi igényhez. A kompakt, nagy teljesítményű berendezések hűtőventilátorai nagy mennyiségű levegőt hoznak létre alacsony nyomáson. A kis zajú, energiatakarékos ventilátorok a fekete bevonatú rotorral felszerelt alumíniumöntvényvázból készülnek. Az impedanciával védett, árnyékolt oszlopmotor a középső ventilátoragyba van beépítve.
W2S130 Csőaxiális AC Ventilátorok
• Kompakt méretek: Lehetővé teszi, hogy a ventilátorok beszerelhetők legyenek olyan berendezésekbe, ahol az alkatrészek elhelyezése korlátozott.
• Robusztus alumínium szerkezet, ideális ipari alkalmazásokhoz.
• Fekete bevonattal ellátott lemez acéllapát, közvetlenül a rotorra hegesztve.
• Szakszerűen tervezett aerodinamikus ventilátorlapátok a kiváló hatékonyság és az alacsony zajszint mellett.
• Impedáltvédett, árnyékolatlan oszlopmotor, megvédi a ventilátormotorokat az égéstől, ha a rotor nem záródik.
• Nagy kapacitású, karbantartást nem igénylő golyós csapágyrendszer karbantartása, mely kiváló teljesítményt és várható élettartamot biztosít
• Két síkban Kiegyensúlyozva a DIN ISO 1940 szerint
• IP20 por behatolásának elleni védelem
Q és A
Hogyan kell felszerelni a ventilátort?
A W2S130 ventilátoroknak 2 x 4,35 mm / 4,45 mm lyukuk van a kör alakú keret két külső sarkában, panelbe történő szereléshez.
Hogyan kell csatlakoztatni a ventilátort?
A W2S130 ventilátorok a fali gyűrűtől kezdődően 330 mm 22 AWG vezetéken keresztül csatlakoztathatók.
Vannak tartozékok?
A kézvédő ujjakat úgy tervezték, hogy azok ne érjenek hozzá a forgó alkatrészekhez és ne kerüljenek idegen anyagok a rendszerbe. Külön galvanizált acélburkolat kapható. Lásd a 434-9797 cikkszámú alkatrészt
A W2S130 EBM-papst Axiális Ventilátorok főbb Jellemzői és Előnyei
Az axiálos ventilátorokat az iparág minden olyan területén alkalmazzák, ahol az alkatrészek, gépek és hardverek hűtésére feltétlenül szükség van. Néhány a leggyakoribb alkalmazási terület közül:
• Elektromos szekrények és szekrények - Axiális ventilátorok a burkolatokba és szekrényekbe építve, hogy az alkatrészek hűtsék az idő előtti meghibásodást.
• Kiszolgálóállványok - A Ventilátorok a hubok, a forgalomirányítók és az adatpatch-panelek hűtésére szolgálnak.
• Gyártósorok vagy olyan területek, ahol a motorok állandóan működnek, segítve ezzel a motor és a sebességváltó élettartamának meghosszabbítását.
Q és A
UL; CSA; VDE
Súlya 1,1 kg
Mérete 130 mm
Motor mérete 52
A rotor felülete Rotor nyitott, fekete bevonattal
Pengék anyaga Acéllemez, fekete bevonattal
Falgyűrű anyaga Présöntött alumínium, fekete bevonattal
A pengék száma 7
A légáramlás iránya V
Forgásirány Az óramutató járásával ellentétes irányban, a forgórészen látható
Védettség típusa IP20
B szigetelési osztály
Páratartalom (F) / környezeti
védelmi osztály (H)
H0+
Max. megengedett környezeti motor
hőm. (transz./tárolás)
+80 °C
Min. megengedett környezeti motor
hőm. (transz./tárolás)
-40 °C
Beépítési helyzet Bármilyen
Kondenzvíz-elvezető nyílások Nincsenek, nyitott rotor
S1 üzemmód
Motor csapágy Golyóscsapágy
Érintse meg az aktuális acc. IEC 60990
(mérőhálózat 4. ábra, TN
rendszer)
< 0,75 mA
Motorvédelem Termikus túlterhelés védő (TOP) belül vezetékes
I. védelmi osztály (ha a védőföldelést az ügyfél csatlakoztatja a ház csatlakozási pontjához)
Az EN 60335-1 szabványnak megfelelő termék; CE
Jóváhagyás CSA C22.2 sz. 113; CCC; EAC; UL 507; VDE
|
