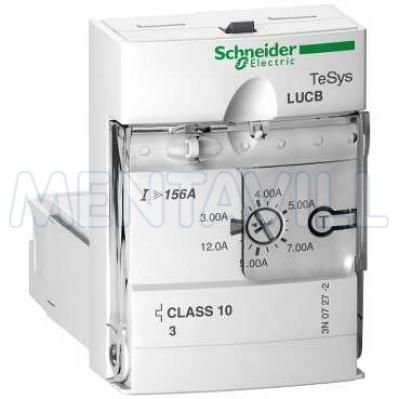

Termékcsalád TeSys U Készülék rövid megnevezése LUCB Termék vagy komponens típusa Továbbfejlesztett vezérlőegység Termékspecifikus alkalmazás Basic protection and advanced functions, communication Termékkompatibilitás LUFC00 LUFDA01 LUFDA10 LUFDH11 LUFN.. LUFV2 LUFW10 Felhasználási kategória AC-41 AC-43 AC-44 Motorteljesítmény kW 15 kW 690 V AC 50/60 Hz 9 kW 500 V AC 50/60 Hz 7.5 kW 400...440 V AC 50/60 Hz Termikus védelem beállítási tartomány 4.5...18 A Vezérlőkör feszültség 24 V AC Túlterhelés kapcsolási osztály 10-es osztály - frequency limit: 40...60 Hz - temperature compensation: -25...70 °C - megfelel IEC 60947-6-2 10-es osztály - frequency limit: 40...60 Hz - temperature compensation: -25...70 °C - megfelel UL 508 Kiegészítő jellemzők Elérhető funkció Földzárlat elleni védelem Kézi alaphelyzetbe hozás Túlterhelés és rövidzárlat elleni védelem Fáziszárlati és aszimmetria elleni védelem Szerelési mód Dugaszolható Szerelési hey Elülső oldal Vezérlőkör feszültség korlátok 20...26.5 V for AC circuit 24 V in operation Jellemző áramfogyasztás 140 mA 24 V AC I maximum záráskor LUB12-vel 220 mA 24 V AC I maximum záráskor LUB32-vel 70 mA 24 V AC I rms zárt LUB12-vel 90 mA 24 V AC I rms zárt LUB32-vel Üzemidő 35 ms nyitás LUB12-vel for vezérlő áramkör 35 ms nyitás LUB32-vel for vezérlő áramkör 70 ms zárás LUB12-vel for vezérlő áramkör 70 ms zárás LUB32-vel for vezérlő áramkör Terhelés típusa 3-fázisú motor - cooling: önhűtő Kikapcsolási küszöb 14,2 x Ir +/- 20 % Ui névleges szigetelési feszültség 600 V megfelel UL 508 690 V megfelel IEC 60947-1 600 V conforming to CSA C22.2 No 14 Uimp névleges lökő-feszültség állóság 6 kV megfelel IEC 60947-6-2 Áramkör biztonságos elválasztás 400 V SELV vezérlő és kiegészítő áramkörök között megfelel IEC 60947-1 400 V SELV vezérlő vagy kiegészítő áramkör és a főáramkör között megfelel IEC 60947-1 Termék súlya 0.14 kg Környezet Hőveszteség 3 W for vezérlő áramkör LUB32-vel Ellenállóképesség mikromegszakításokkal szemben 3 ms Feszültségesésekkel szembeni védettség 70 % 500 ms megfelel IEC 61000-4-11 Szabványok EN 60947-6-2 IEC 60947-6-2 UL 508, E típus fázisváltóval CSA C22.2 No 14 type E Termékbizonyítványok ABS ASEFA ATEX BV CCC CSA DNV GL GOST LROS (Lloyds register of shipping) UL IP védettségi szint IP20 homloklap és huzalozott kapcsok megfelel IEC 60947-1 IP20 egyéb felületek megfelel IEC 60947-1 IP40 homloklap csatlakozási zónán kívül megfelel IEC 60947-1 Védőkezelés TH megfelel IEC 60068 Környező üzemi levegő hőmérséklet -25...70 °C Környezeti levegő hőmérséklet tárolásra -40...85 °C Üzemi magasság 2000 m Tűzellenállási képesség 650 °C megfelel IEC 60695-2-12 960 °C áram alatti alkatrészeket tartó részek megfelel IEC 60695-2-12 Ütésállóság 10 gn teljesítménykapcsok nyitva megfelel IEC 60068-2-27 15 gn teljesítménykapcsokzárva megfelel IEC 60068-2-27 Rezgési ellenállás 2 gn 5...300 Hz teljesítménykapcsok nyitva megfelel IEC 60068-2-6 4 gn 5...300 Hz teljesítménykapcsokzárva megfelel IEC 60068-2-6 Ellenállás elektrosztatikus kisüléssel szemben 8 kV level 3 szabadban megfelel IEC 61000-4-2 8 kV level 4 csatlakozáskor megfelel IEC 61000-4-2 Veszteségmentes lökéshullám 1 kV soros mód megfelel IEC 60947-6-2 2 kV normál üzemmód megfelel IEC 60947-6-2 Ellenállás sugárzásos mezőkkel szemben 10 V/m 3 megfelel IEC 61000-4-3 Ellenállás gyors tranziensekkel szemben 2 kV class 3 soros kapcsolat megfelel IEC 61000-4-4 4 kV class 4 minden áramkör a soros kapcsolat kivételével megfelel IEC 61000-4-4 Rádióelektromos mezőkkel szembeni védettség 10 V megfelel IEC 61000-4-6
