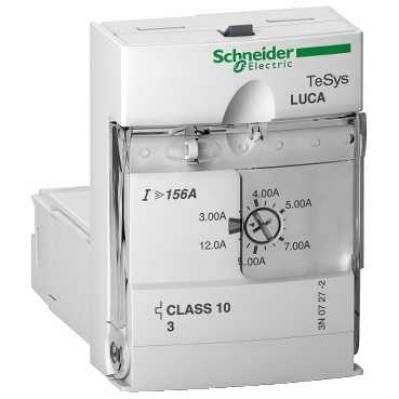

Range TeSys
Product name TeSys U
Készülék rövid megnevezése LUCA
Termék vagy komponens típusa Normál vezérlőegység
Termékspecifikus alkalmazás Basic protection requirements for motor starters: overload and short-circuit
Termékkompatibilitás ASILUFC5
ASILUFC51
LUFC00
LUFN..
Felhasználási kategória
AC-41
AC-43
AC-44
Motorteljesítmény kW 15 kW at 400...440 V AC 50/60 Hz
15 kW at 500 V AC 50/60 Hz
18.5 kW at 690 V AC 50/60 Hz
Termikus védelem beállítási tartomány 8...32 A
Vezérlőkör feszültség 24 V DC
Túlterhelés kapcsolási osztály 10-es osztály - frequency limit: 40...60 Hz - Temperature compensation: -25...70 °C - megfelel IEC 60947-6-2
10-es osztály - frequency limit: 40...60 Hz - temperature compensation: -25...70 °C - megfelel UL 508
Elérhető funkció Földzárlat elleni védelem
Kézi alaphelyzetbe hozás
Túlterhelés és rövidzárlat elleni védelem
Fáziszárlati és aszimmetria elleni védelem
Szerelési mód Dugaszolható
Szerelési hey Elülső oldal
Vezérlőkör feszültség korlátok 20...27 V for DC circuit 24 V üzemeltetésben
Jellemző áramfogyasztás 130 mA 24 V DC I maximum záráskor LUB12-vel
220 mA 24 V DC I maximum záráskor LUB32-vel
60 mA 24 V DC I rms zárt LUB12-vel
80 mA 24 V DC I rms zárt LUB32-vel
Üzemidő 35 ms nyitás LUB12-vel for vezérlő áramkör
35 ms nyitás LUB32-vel for vezérlő áramkör
70 ms zárás LUB12-vel for vezérlő áramkör
70 ms zárás LUB32-vel for vezérlő áramkör
Terhelés típusa 3-fázisú motor - cooling: önhűtő
Kikapcsolási küszöb 14,2 x Ir +/- 20 %
Ui névleges szigetelési feszültség 600 V megfelel UL 508
690 V megfelel IEC 60947-1
600 V conforming to CSA C22.2 No 14
Uimp névleges lökő-feszültség állóság 6 kV megfelel IEC 60947-6-2
Áramkör biztonságos elválasztás 400 V SELV vezérlő és kiegészítő áramkörök között megfelel IEC 60947-1
400 V SELV vezérlő vagy kiegészítő áramkör és a főáramkör között megfelel IEC 60947-1
Termék súlya 0.135 kg
Műszaki leírás
Szélesség:
45
Magasság:
66
Mélység:
60
Névleges tartós áram Iu:
32 A
Pólusszám:
3
Rövidzárlati kioldó funkció:
nem késleltetett
Túlterhelés-kioldó beállítási tartománya:
8-32 A
Tápfeszültség feszültségfajtája:
DC
Külső áramellátás szükséges:
igen
Névleges tekercsfeszültség AC (50 Hz)-nél:
--- V
Névleges tekercsfeszültség AC (60 Hz)-nél:
--- V
Névleges tekercsfeszültség DC-nél:
24-24 V
Üzemi feszültség feszültségfajtája:
AC
Rövidzár a földeléshez védőfunkcióval:
igen
Tápfeszültség AC 50 Hz-nél:
---
Tápfeszültség AC 60 Hz-nél:
---
Tápfeszültség DC-nél:
---
Nem késleltetett rövidzárkioldó beállítási tartományának kezdőértéke:
416 A
Nem késleltetett rövidzárkioldó beállítási tartományának végső értéke:
