| Gyártói megnevezés | 2 vezetékes átmenő sorkapocs |
| Gyártói cikkszám | 2006-1202 |
| Cikkszám | WG20061202 |
|

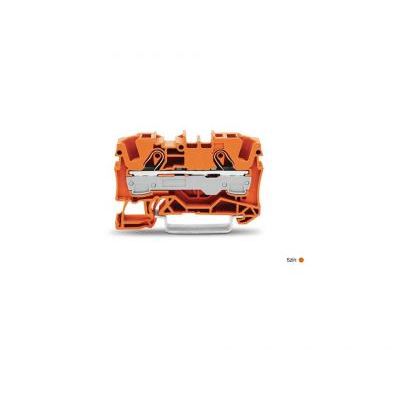

Leírás: TOPJOB® S 2 vezetékes átmenő sorkapocs; 6 mm2; megfelelő Ex e II alkalmazásokhoz; oldalsó és középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; Push-in CAGE CLAMP®; 6,00 mm2; narancssárga
Csatlakozás adatai
Csatlakozás-technológia Push-in CAGE CLAMP®
Beavatkozás típusa Benyomható
Működtető szerszám
Csatlakoztatható vezetékalapanyagok Copper
Névleges keresztmetszet 6 mm2
Tömör vezeték 0,5 … 10 mm2 / 20 … 8 AWG
geometriai adatok
Szélesség 7,5 mm / 0.295 inch
Magasság 57,5 mm / 2.264 inch
Length from upper-edge of DIN-35 rail 32,9 mm / 1.295 inch
Mechanikai adatok
Kivitel vízszintes típus
Szerelés típusa DIN 35 kalapsín
Feliratfelület Középső/oldalsó jelölés
Anyaginformációk
Szín narancssárga
Szigetelő anyaga Poliamid 66 (PA 66)
Tűzterhelés 0,154 MJ
|
|
| Szerelési mód: | kalapsín 35 mm |
| Szín: | narancs |
| Szélesség: | 7.5 mm |
| Magasság: | 57.4 mm |
| Mélység: | 32.9 mm |
| Névleges feszültség: | 800 V |
| Üzemi hőmérséklet: | 105-105 °C |
| Szigetelőanyag éghetőségi oszt. (UL 94): | V0 |
| Lezárólemez szükséges: | igen |
| 1. csatlakozási mód típusa: | húzókengyeles |
| 2. csatlakozási mód típusa: | húzókengyeles |
| Szintek száma: | 1 |
| Kapocshelyek száma: | 2 |
| Szintek belső hidalással: | nem |
| Csatlakoztatható vezeték-keresztmetszet (tömör): | 1-10 mm² |
| Csatlakoztatható vezeték-keresztmetszet (finomszálas) érvéghüvellyel: | 1.5-6 mm² |
| Csatlakoztatható vezeték-keresztmetszet (finomszálas) érvéghüvely nélkül: | 0.5-10 mm² |
| Csatlakoztatható vezeték-keresztmetszet (többerű): | 0.5-6 mm² |
| Szigetelőtest anyaga: | termoplasztik |
| Névleges áram In: | 41 A |
| Robbanásbiztosságra vizsgált kivitel 'Ex e': | igen |
