Gyártói cikkszám | 769-107 |
Szín | SZÜRKE |
Márka | WAGO |
Cikkszám | WAGO-769107 |

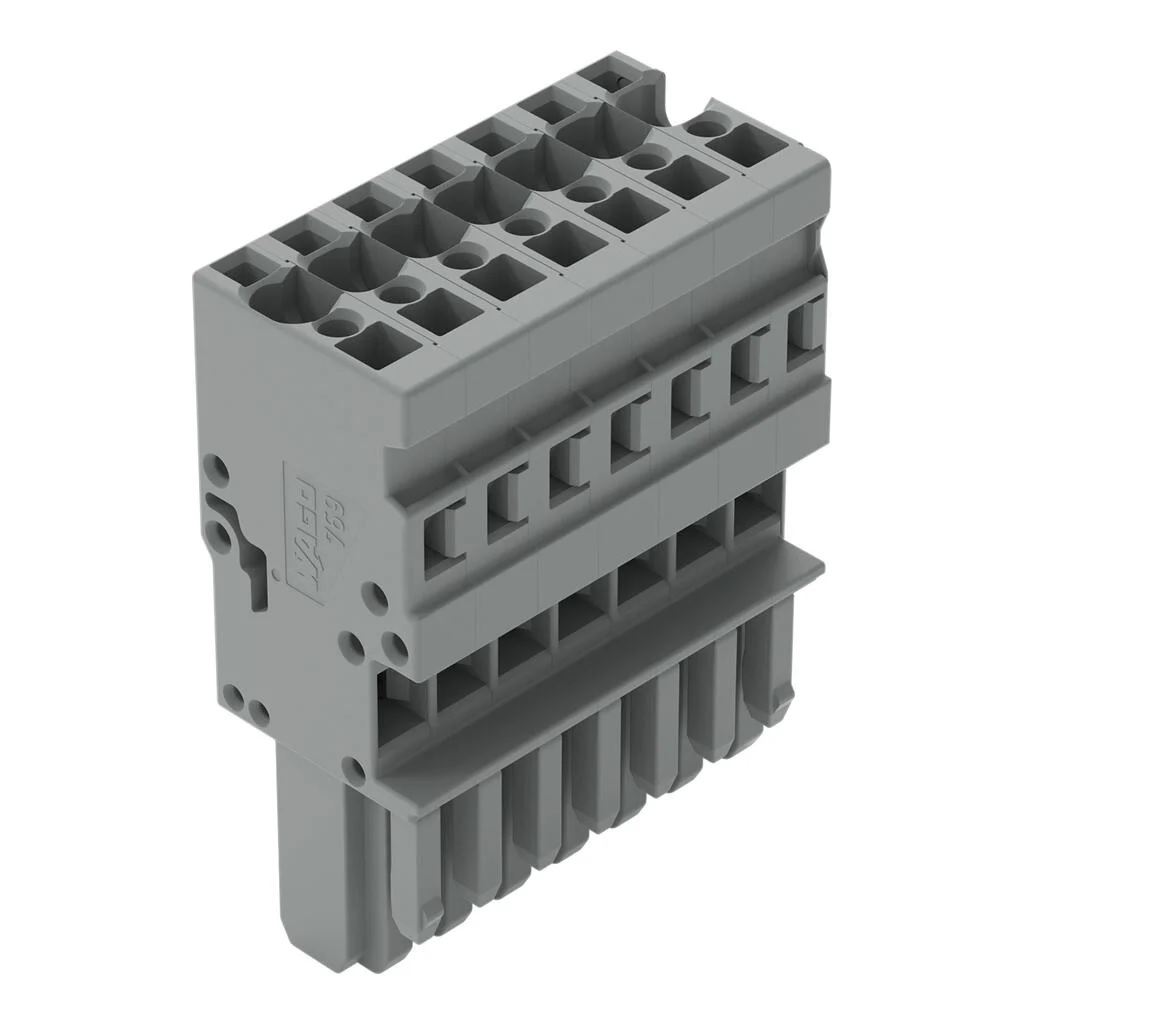

Megnevezés teljes név | WAGO X-COM csatlakozódugalj 7P |
Leírás: 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm2; 5 mm láb távolság; 7 pólusú; kódoló lábak; 4,00 mm2; szürke
Csatlakozástechnikai adatok
Összes csatlakozási pont száma 7
Összes potenciál száma 7
Csatlakozás 1
Csatlakozástechnika CAGE CLAMP®
Beavatkozó típusa Működtető szerszám
Csatlakoztatható vezetékek anyagai Réz
Névleges keresztmetszet 4 mm2 / 12 AWG
Tömör vezeték 0,08 … 4 mm2 / 28 … 12 AWG
Finom elemi szálas vezeték 0,08 … 4 mm2 / 28 … 12 AWG
Csupaszolási hossz 8 … 9 mm / 0.31 … 0.35 inch
Pólusszám 7
Geometriai adatok
Szélesség 35 mm / 1.378 inch
Magasság 45,2 mm / 1.78 inch
Mélység 18,3 mm / 0.72 inch
Modulszélesség 5 mm / 0.197 inch
Mechanikai adatok
Változtatható kódolás Igen
Közvetlen földelési pont DIN kalapsínhez/furathoz/készülékházhoz Nincs
Jelölési szint Oldalsó jelölés
Csavarodás elleni védelem Igen
|
