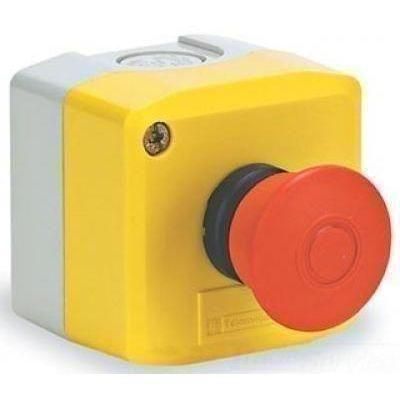

Termékcsalád Harmony XALK Termék vagy komponens típusa Komplett ellenőrzőállomás Készülék rövid megnevezése XALK Termék felhasználási területe XB5 ? 22 mm vezérlő- és jelzőegységekhez Vezérlőállomás-alkalmazás Vészleállító funkció Vészhelyzeti kikapcsoló funkció Szekrény alapszíne Világosszürke RAL 7035 Fedél színe Sárga RAL 1021 Anyag Polikarbonát Operator profile 1 mushroom head push-button Operators description Red unmarked 1 NC Újrabeállítás Elfordítva kiold Ellenőrzőállomás felépítése 1 mushroom head ? 40 mm push-button, red - 1 NC unmarked Érintkezők működése Lassan bontó Kábelbemenet 1 kikönnyítés kábel bevezetéséhez <= 14 mm 2 kikönnyítés Pg 13-as és ISO M20-as kábelbevezetés számára <= 12 mm Termék súlya 0.194 kg Ellenállás nagy nyomású mosóval szemben 7000000 Pa at 55 °C, 0,1 m Pozitív nyitás Van megfelel EN/IEC 60947-5-1 K függelék Üzemi mozgás 1.5 mm NC változó elektromos állapot 2,6 mm NO változó elektromos állapot 4.3 mm összes úthossz Üzemelési erő 44 N NC + NO változó elektromos állapot Mechanikus tartósság 300000 ciklus Csatlakozás típusa Csavaros szorító kapcsok <= 2 x 1,5 mm^(2) kábelvéggel megfelel EN/IEC 60947-1 Csavaros szorító kapcsok >= 1 x 0,22 mm^(2) kábelvég nélkül megfelel EN/IEC 60947-1 Megszorítási nyomaték 0.8...1.2 N.m megfelel EN/IEC 60947-1 Csavarfej alakja Kereszt 1. sz. Philips Kereszt 1. sz. pozidriv Kivágásokkal ? 4 mm-es lemez Kivágásokkal ? 5.5 mm-es lemez Érintkezők anyaga Ezüst ötvözet (Ag/Ni) Rövidzárlat-védelem 10 A biztosítóbetét, gG megfelel EN/IEC 60947-5-1 Ith konvencionális termikus szabad levegő áram 10 A megfelel EN/IEC 60947-5-1 Ui névleges szigetelési feszültség 600 V, degree of pollution: 3 megfelel EN/IEC 60947-1 Uimp névleges lökő-feszültség állóság 6 kV megfelel EN/IEC 60947-1 le névleges üzemi áram 3 A 240 V AC-15, A600 megfelel EN/IEC 60947-5-1 6 A 120 V AC-15, A600 megfelel EN/IEC 60947-5-1 0.1 A 600 V DC-13, Q600 megfelel EN/IEC 60947-5-1 0.27 A 250 V DC-13, Q600 megfelel EN/IEC 60947-5-1 0.55 A 125 V DC-13, Q600 megfelel EN/IEC 60947-5-1 1.2 A 600 V AC-15, A600 megfelel EN/IEC 60947-5-1 Elektromos élettartam 1000000 ciklus AC-15 2 A 230 V 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék 1000000 ciklus AC-15 3 A 120 V 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék 1000000 ciklus AC-15 4 A 24 V 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék 1000000 ciklus DC-13 0.2 A 110 V 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék 1000000 ciklus DC-13 0.5 A 24 V 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék Elektromos megbízhatóság IEC 60947-5-4 ? < 10exp(-8) at 17 V and 5 mA conforming to EN/IEC 60947-5-4 ? < 10exp(-6) at 5 V and 1 mA conforming to EN/IEC 60947-5-4 védőkezelés TH Környezeti levegő hőmérséklet tárolásra -40...70 °C Üzemi környezeti levegő hőmérséklet -25...70 °C Elektromos sokk elleni védelem osztálya II osztály megfelel IEC 60536 IP védettségi szint IP66 megfelel IEC 60529 NEMA védettségi szint NEMA 13 NEMA 4X IK védelmi fokozat IK03 megfelel EN 50102 Szabványok EN/IEC 60204-1 EN/IEC 60947-1 EN/IEC 60947-5-1 EN/IEC 60947-5-4 EN/IEC 60947-5-5 EN/ISO 13850 IEC 60364-5-53 JIS C 4520 UL 508 CSA C22.2 No 14 Termékbizonyítványok CSA UL listás Rezgési ellenállás 5 gn (f = 12...500 Hz) megfelel IEC 60068-2-6 Ütésállóság 30 gn (duration = 18 ms) for half sine wave acceleration conforming to IEC 60068-2-27 50 gn (duration = 11 ms) for half sine wave acceleration conforming to IEC 60068-2-27
