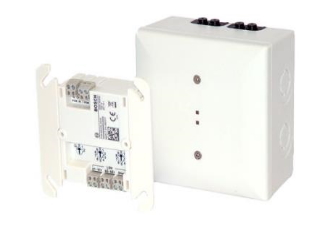

ZÓNA CSATOLÓ MODUL IP54

A hagyományos érzékelők széles skálájával használható - A hagyományos vonalak felügyelete riasztásra, rövidzárra és huzalszakadásra vonatkozóan - A hagyományos érzékelőket ág- vagy hurok elrendezésben lehet csatlakoztatni - Egyedi érzékelő-paraméterek programozhatók be az egyes vonalakhoz - Fenntartja az LSN-hurokfunkciót huzalszakadás vagy rövidzárlat esetén a két integrált leválasztónak köszönhetően - Az LSN improved technológia bővített rendszer határértékei Az FLM-420/4-CON hagyományos zóna-illesztő modulok lehetővé teszik a hagyományos érzékelők LSN tűzjelző központokhoz történő csatlakoztatását négyvezetékes LSN hálózaton keresztül (helyi biztonsági hálózat kiegészítő tápegységgel). A 420-as sorozat az LSN improved technológia minden bővített funkciójával rendelkező csatolómoduljait kifejezetten LSN improved verziójú helyi biztonsági hálózathoz való csatlakoztatáshoz tervezték. Classic módban (a beépített forgókapcsolók segítségével választható) a csatolómodulok az összes LSN classic tűzjelző központhoz csatlakoztathatók. Műszaki specifikációk Elektromos jellemzők LSN • LSN bemeneti feszültség 15 V DC - 33 V DC (min.–max.) • Max. áramfelvétel az LSN-ről 8,5 mA Elsődleges vonal • Vonali feszültség 21–22 V DC (21,5 V DC típ. ±0,5 V DC)) • Max.vonali áram 80 mA (±10% 25 °C-on) • Max. vonali ellenállás 50 ? vezetékenként (max. 2 x 25 ?) Bemeneti áramellátás (PWR IN) • Feszültség 24–30 V DC • Maradványfeszültség < 150 mV A négyvezetékes érzékelő ára- mellátás-kimenete (AUX) • Feszültség 23,5–30 V DC (névleges feszültség 24 V DC) • Maradék hullámosság < 300 mV • Max. áramerősség (négy- vezetékes érzékelők ellá- tása) 200 mA kimenetenként (párhuzamosan kapcsolható) EOL-ellenállás hagyományos zó- na vonal topológiájú kábelezé- séhez (B osztály) • Kalibrálási értékkel 2,2 k? • Kalibrálási érték nélkül 2,2 k? / 3,9 k? Mechanikai jellemzők Kijelzőegység 1 vörös LED-jelzőfény, riasztás esetén 1 Hz frekvenciával villog Cím beállítása 3 forgókapcsoló Csatlakozások 12 csavaros csatlakozó Megengedett vezeték-kereszt- metszet 0,6 - 3,3 mm2 Ház anyaga • Felületre szerelt ház ABS/PC-keverék • Csatoló ház és adapter PPO (noril) Szín • Felületre szerelt ház Fehér, RAL 9003 • Csatoló ház és adapter Szürkésfehér, a RAL 9002-höz hasonló Méretek • FLM-420/4-CON-S Kb. 126 x 126 x 71 mm (szé x ma x mé) • FLM-420/4-CON-D Kb. 110 x 110 x 48 mm (szé x ma x mé) Tömeg Csomagolás nélkül / csomagolással • FLM-420/4-CON-S Kb. 390 g / 590 g • FLM-420/4-CON-D Kb. 150 g / 350 g
